[NV350キャラバン車中泊DIY] ソーラーパネル設置&配線引き込み

NV350キャンピングカー化まとめ

ソーラーパネル装着の最新動画はこちらです。

キャンピングカー製作のDIY動画など更新しています。チャンネル登録お願いします。

※2019/04/08追記：ソーラーパネルの固定方法を変えました。最新の記事を参照ください。

サブバッテリーシステムの構想が出来上がり、NASAの断熱塗料を塗った後で、ソーラーパネルの設置を行った。

これから断熱&床貼りを行うが、その後すぐにサブバッテリー設置&配線をできるよう、とりあえずソーラーパネルの設置と配線の引き込みまでを行った。

ソーラーパネルはSUAOKIのセミフレキシブルの100Wを3枚使用した。

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

【予約販売 10月中旬頃発送】suaoki ソーラーパネル 100W 防災グッズ停電対策太陽光発電単結晶シリコン並列可能最大6枚ソーラーチャージャーソーラー充電器フレキシブル超薄型省エネ防災防水キャンピングカーテントアウトドア持ち運びに便利旅行登山
価格：19680円（税込、送料無料) (2018/10/3時点)

楽天で購入

(150W)

【予約販売 10月中旬頃発送】suaoki ソーラーパネル 150W 防災グッズ停電対策 DFテクノロジー並列接続可能超軽量極薄曲げる太陽光発電ソーラーチャージャー IP65防水スマートフォンタブレットに急速充電モバイルバッテリー対応アウトドアキャンプ登山
価格：27480円（税込、送料無料) (2018/10/3時点)

楽天で購入

これ。長い辺が110センチ、短い辺が57センチ。
それに対して車の屋根のボルトの間隔は124センチ。

なので、ボルトの間隔より数センチ内側に収まる大きさのパネルだった。
とりあえずパネルをゲットしてから設置方法を色々考えた結果、以下3つを組み合わせて固定することに決めた。

板状の磁石
超強力磁石
ゴムひも＆アイボルト

まず、板状の磁石をパネルの裏側に貼った。

なんでも接合できるウルトラ多用途という速乾性の接着剤を使った。

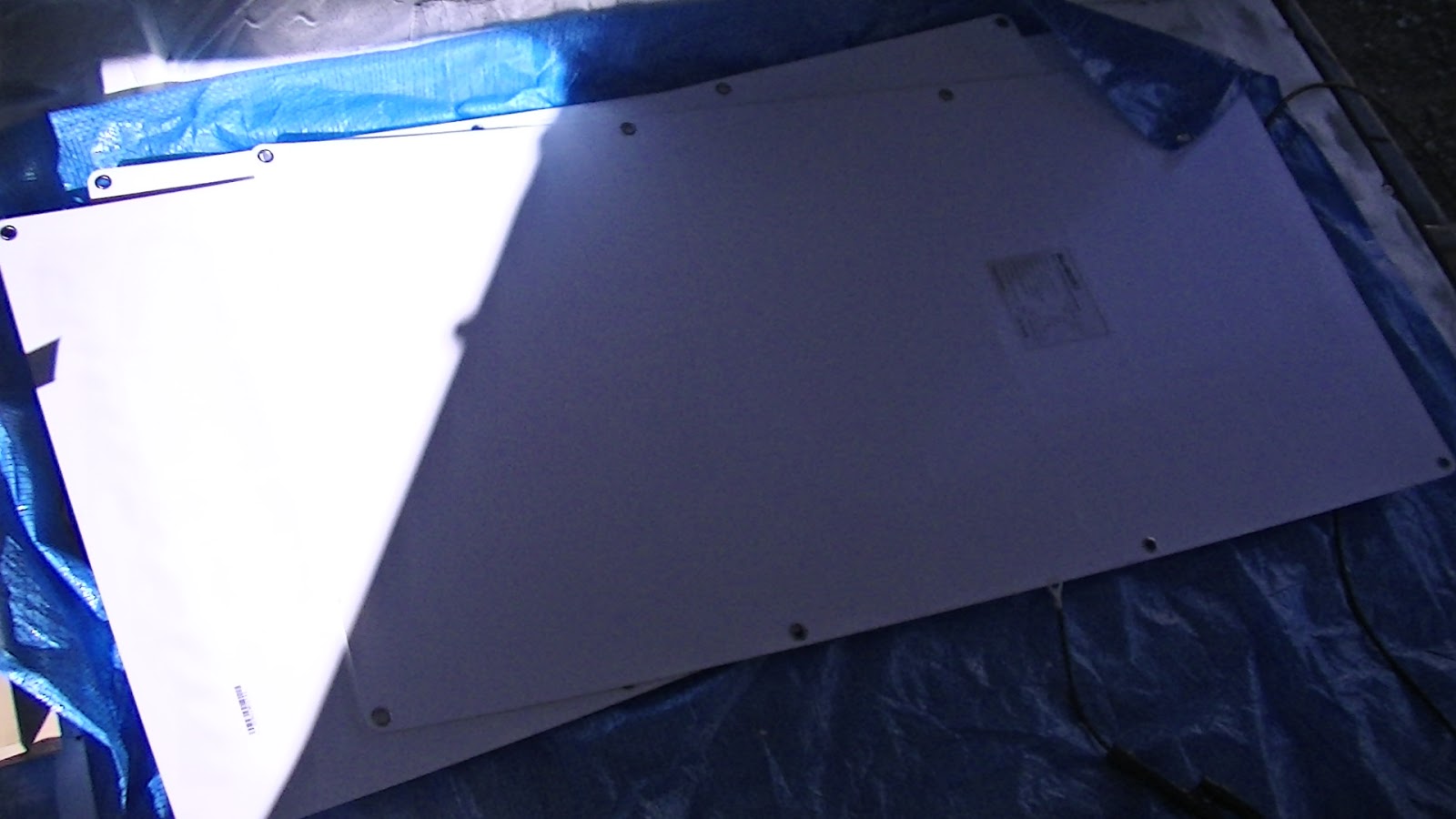

ソーラーパネルの裏面

板状のゴム磁石を３列ずつ貼っていく

乾燥中

接着剤

コニシコニシボンドウルトラ多用途SU プレミアムソフト 25ml クリヤー #05141
価格：660円（税込、送料別) (2018/2/12時点)

このタイミングで、MC4端子を引き込み用のソーラーケーブルの片側（ソーラーパネルに接続する方）に圧着しておいた。プラス&マイナスの２本。

ソーラーケーブル(3.5スケア）

【送料無料】ソーラーケーブル延長ケーブル10m (2本1セット) ESCO PVケーブル 3.5sq-H-CV600用太陽光パネル【太陽光発電用専用延長ケーブル(PVケーブル)/太陽光ケーブル/太陽光/電線/ソーラー/パネル】
価格：2970円（税込、送料無料) (2018/2/12時点)

MC4コネクタ

ワンタッチ防水 MC4型コネクタオス・メス 10組セットソーラーパネル接続 MI-PVR-4[メール便発送、送料無料、代引不可] 02P03Dec16 【YDKG-kd】【smtb-KD】[その他HK]
価格：980円（税込、送料無料) (2018/2/12時点)

とりあえずこの段階で屋根に持っていき、ソーラーパネルから出ているケーブルを、3枚並列接続用のコネクタを介し、先ほどMC4端子を圧着した引き込み用ケーブルを接続。

3又並列用MC4コネクタ

売れ筋商品ソーラーパネル用太陽光発電用　H字型　並列用 MC4用　4ウェイ平行プレート4点3コネクター
価格：1922円（税込、送料無料) (2018/2/12時点)

次に、超強力磁石をつけていく。

磁石はこれを使用。穴が空いていて５ミリの皿ネジを入れることができる。

直径5ミリ、長さ20ミリの皿ネジと、大きめの座金をホームセンターでゲットしておいた。

以下の流れで磁石をパネルに固定した。
最終的に上のサイズの座金と皿ネジを使用したが、下の写真の段階では座金のサイズとネジの長さが若干小さい。

ソーラーパネル1枚につき穴が8箇所付いており、その全てに磁石を付けた。

磁石

下からネジを入れる

ネジ入れた

パネルの穴に通して上から座金をはめる

皿ネジに付属のナットで固定

また、超重要なのが、
このネジ類は鉄のボディに貼るため、ステンレスではなく鉄を使用するということ。

鉄でもクロームメッキなどメッキが施されているので錆びに強い。
磁石も表面は鉄。

これが本当に重要で、実は最初は外なので錆びないようにとステンレスのものを使用していたが、後から調べると鉄のボディにステンレスを使用すると電食という作用で鬼のように錆びてしまうということだった。

最初にステンレスで固定した後雪の日を挟んで１週間後に鉄のネジ類に替えたのだけど、
案の定ステンレスの表面が錆び始めていた。。。

電食おそるべし。

このタイミングで気づいてよかった。

また念のため、磁石の下になるボディ部分は防水テープを貼って直接磁石が触れてボディが傷つかないようにした。

最後に、ゴムひも&アイボルトでの固定。
3枚トータルで見たときの四隅を、このようにゴムひもとアイボルトで固定した。
アイボルトももちろん鉄製を使用。（クロームメッキされてるので錆びにも強い）

アイボルトの直径はM8。もともと屋根についていたM8ボルトを外してから付け替えた。

これで万が一磁石が浮いても吹っ飛ばない

パネル同士はホームセンターで買ってきた鉄の板で繋いで固定した。

パネル同士は板金具で固定

で、錆びたら嫌なので、
これら固定に使った金具部分は錆び防止スプレーを塗布した。

下の床板作成については後で書く予定

※（備忘）サンポール使って自分でメッキ加工できることを後から知ったので、次に鉄の防錆が必要な機会があればやってみたい。

最後に配線を防水テープで固定した。
他にいい方法が思いつかなかったので一旦テープでやった。

配線は防水テープで整理した

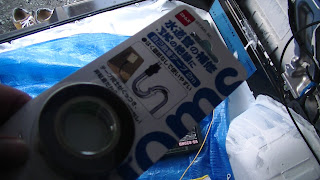

防水機密クロステープ

ニトムズ気密・防水クロステープ（片面粘着）KZ-7　G0010
価格：795円（税込、送料別) (2018/2/12時点)

パネルの固定が完了したので、
次は配線の引き込み。

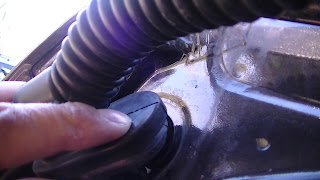

これもかなり調べて迷ってたが、みんなやってる通りリアハッチの配線チューブから割り込ませることにした。

スライドドアの後方にサブバッテリーをおく予定なのでスライドドアから引き込めれば引き込みケーブルが最短で配線できそうだったが、ドア開閉時でもケーブル２本が入り込める隙間の確保が難しそうなのと、配線を車内に引き込むのにボディに穴あけが必要そうなので、やめた。
